Табло ЭКРАН-ИНФО-RGB-а-О оповещатель пожарный комбинированный адресный общепромышленный
Оповещатель предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов (до 100 дБ) в СОУЭ различных предприятий химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и зонах общепромышленного назначения других производств.
Оповещатель предназначен для работы в адресной линии связи "ША" ППКУП "Vesta 01F" или модуля сопряжения "МС-5", входящего в состав ППКУП комплекса "Диалог PRO" или других, построенных на базе программируемых логических контроллеров. Питание и информационный обмен оповещателя осуществляются по 4-х проводной линии связи: 2 провода - адресная линия связи "ША", 2 провода - электрическое питание. Оповещатель позволяет реализовать до 10 различных сценариев, соответственно, в адресном пространстве "ША" занимает 10 адресов.
Конфигурация сценариев осуществляется для каждого оповещателя при помощи специальной программы по линии связи RS-485 с протоколом ModBus RTU со скоростью связи от 1 200 до 230 400 бод. Далее оповещатель подключается в линию связи "ША", где каждый сценарий определяется как отдельное устройство уникальным адресом, которое конфигурируется на ППКУП в рамках алгоритма СПА. Обращаем внимание, что ЭКРАН-ИНФО-RGB-а имеет один кабельный ввод, таким образом для подключения его в кольцевую адресную линию потребуется применение разветвителей КРОСС2-Ехd, ИЗО-Ех-Д1-Т или коммутационных коробок, например, ККВ-07е-Р1-Т.
Возможные варианты выведения сообщений:
- статическая надпись
-
мигающая надпись
-
бегущая строка
-
отдельный вывод нижней и верхней строки
-
одновременно несколько цветов
-
вывод надписей со звуком или без звука

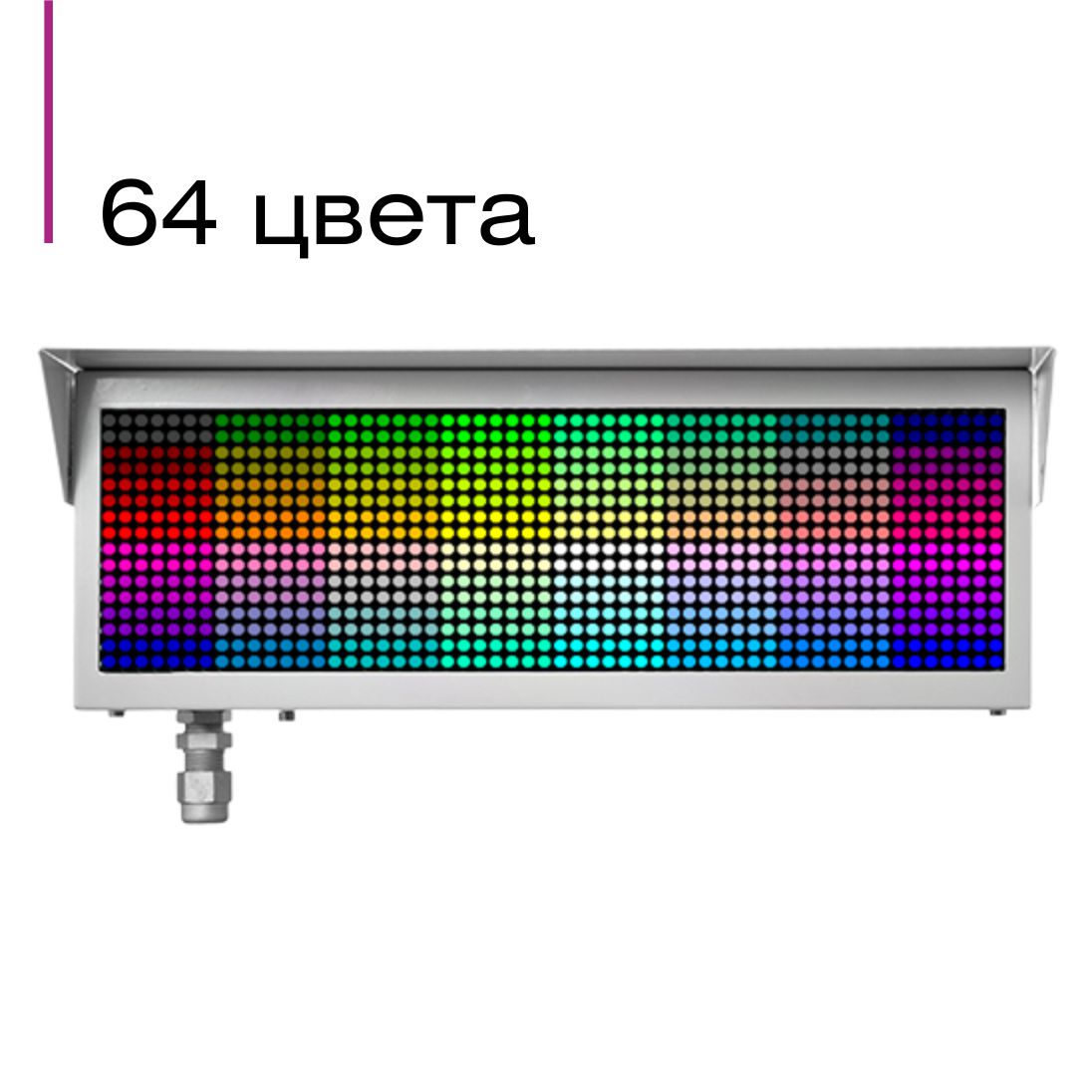

Возможность выбора из 64 цветов свечения надписи: производные от Кр - красный, Ж - желтый, З - зеленый, Г - голубой, С - синий, Р - розовый, Б - белый.
ЭКРАН-ИНФО-RGB-а-О — способен заменить несколько оповещателей, например "Пожар", "Автоматика отключена", "Газ уходи / не входи", "Выход" или др. Приоритетность снецариев определяется при конфигурировании ЭКРАН-ИНФО-RGB-a-О с учетом того, что чем выше адрес (серийный номер), тем выше приоритет события. Например, в серийном номере "155x xxxY" знак Y=0…9 означает номера запрограммированных сценариев работы оповещателя. И номер 9 имеет наивысший приоритет.
Отличительные особенности:
- возможность вывода до 10 сценариев оповещения
-
возможность замены одним оповещателем нескольких
-
высокая контрастность при ярком солнечном свете
-
эксплуатация в жестких климатических условиях -60°C до +75°C
-
подключение в адресные СПА
-
наличие программы конфигурации с автообновлением
-
встроенная библиотека надписей
-
вывод текста и пиктограмм на любом языке
-
создание надписей пользователем через USB-порт
-
одновременный вывод надписей разных цветов
Конструкция:
- стальной корпус с порошковым покрытием или корпус из нержавеющей стали
-
закаленное стекло толщиной 6мм
-
козырек - защита от атмосферных воздействий
-
упрощенный монтаж

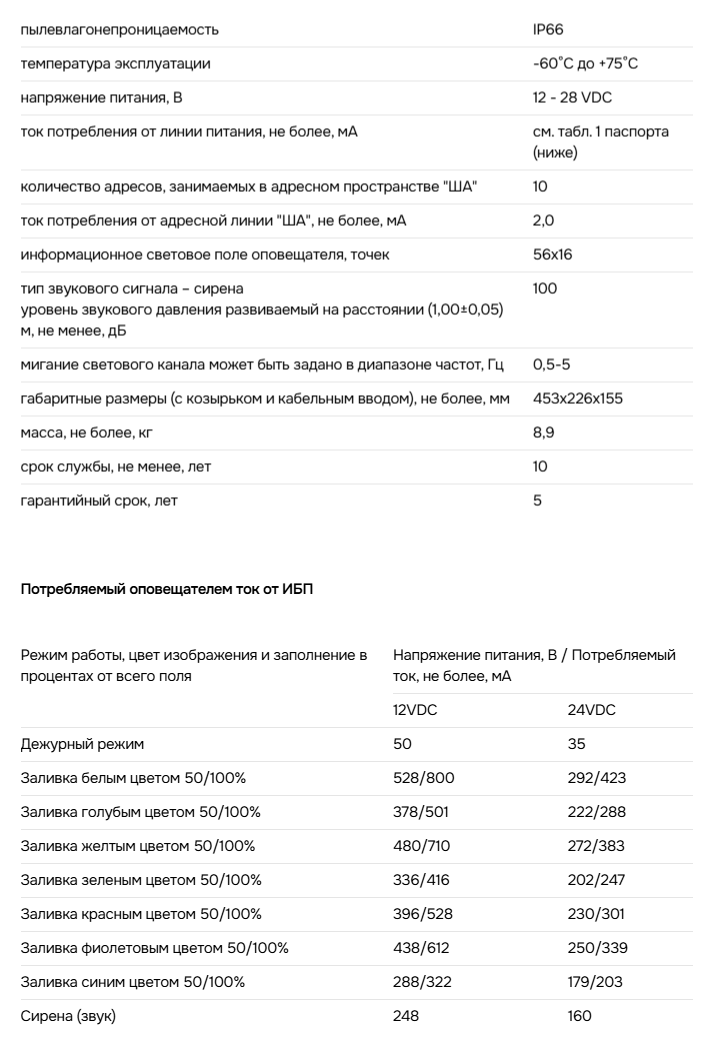

Ключевые характеристики:
- любая надпись программируются пользователем САМОСТОЯТЕЛЬНО!
-
маркировка взрывозащиты 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
-
высокая коррозийная стойкость и пылевлагонепроницаемость IP66
