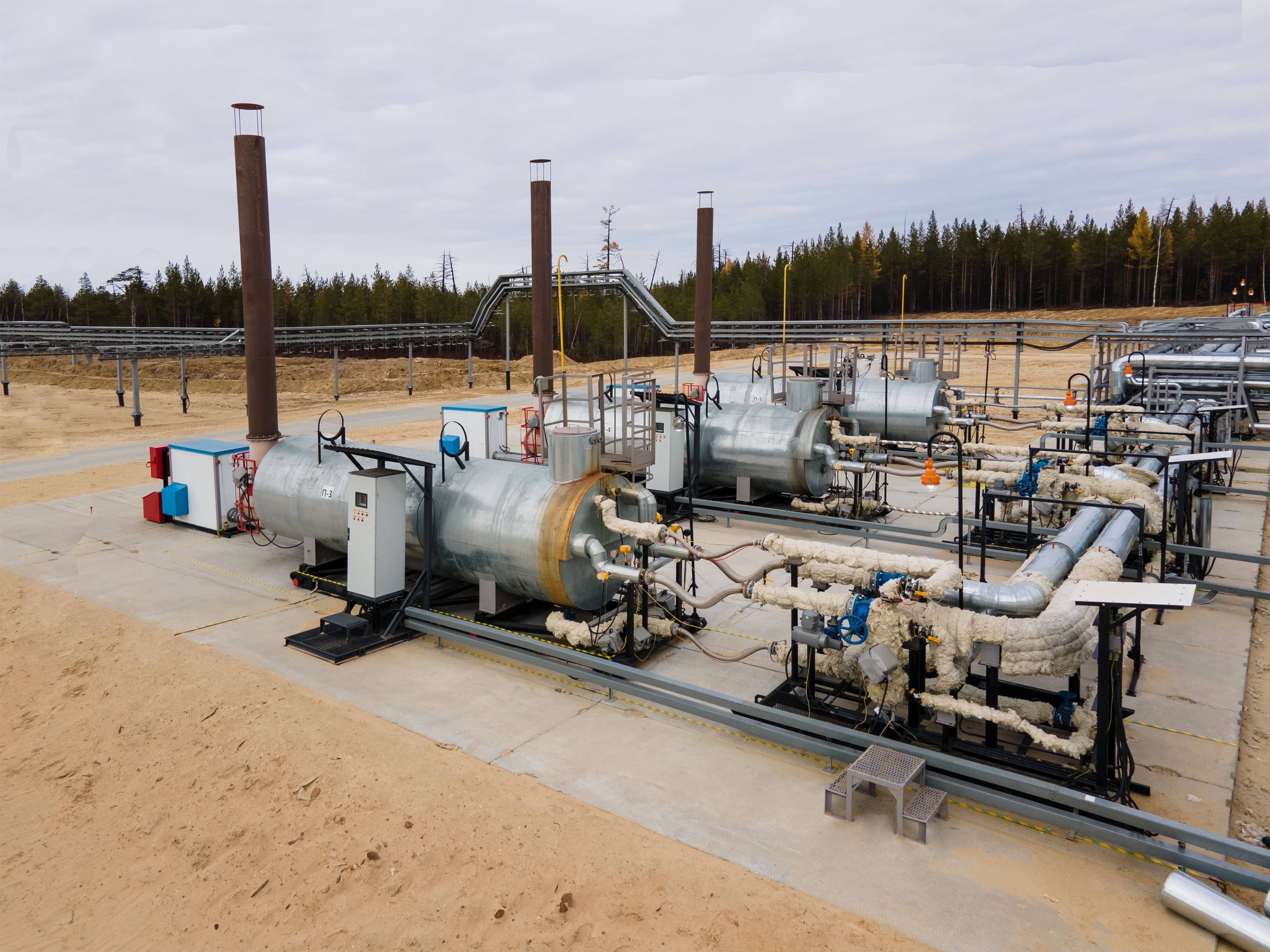

Назначение: Подогреватели путевые автоматизированные предназначены для нагрева нефти, нефтяных эмульсий, газа, пластовой воды, промежуточного теплоносителя, технологической и теплофикационной воды на комплексах промысловой подготовки и транспортировке и (или) первичной подготовки нефти.
Типы: Печи выпускаются одноконтурные и двухконтурные (с одним или двумя змеевиками) для нагрева нефтяной эмульсии и пресной воды. могут работать на природном или попутном газе, на жидком топливе (сырая нефть, печное топливо и дизельное топливо).
Выпускаются следующих типов:
АМЖГ — тип подогревателя, предназначенного для работы на природном или попутном газе и жидком топливе (сырая нефть, печное топливо и дизельное топливо),
А — при работе только на природном или попутном газе,
АЖ — при работе только на жидком топливе.
Состав оборудования: Подогреватели состоят из емкости, змеевиков (одного или двух), топки, горелочного устройства, дымовой трубы.
Подогреватели поставляются на рамеосновании в комплекте с блоком подготовки жидкого топлива (при необходимости), с блоком вентиляторного агрегата, с системой автоматизации.
Путевой подогреватель ПП-0,63А
Путевые подогреватели изготавливаются следующих типов: ПП-0,63А, ПП-0,63АЖ, ПП-0,63АМЖГ.
ПП-0,63А - тип подогревателя для работы на природном или попутном газе;
ПП-0,63АЖ - тип подогревателя для работы на жидком топливе (сырая нефть, печное топливо и дизельное топливо);
ПП-0,63МАЖ - тип подогревателя для работы на природном или попутном газе и жидком топливе (сырая нефть, печное топливо и дизельное топливо).
Печи ПП-0,63А изготавливаются одно- и двухконтурными (с одним или двумя змеевиками) для нагрева нефтяной эмульсии и пресной воды.
Подогреватель ПП-0,63А изделие полной заводской готовности в полном сборе (см. рисунок 1), состоящий из следующих основных сборочных единиц;
- Блок вентиляторного агрегата (поз.1);
- Рама (сани) – основание (поз.2);
- Корпус подогревателя (поз.3);
- Змеевик (поз.4);
- Топка (поз.5);
- Дымовая труба (поз.6);
- Шкаф подготовки топливного газа с газовой обвязкой (поз.7);
- Горелочное устройство (поз.8);
- Расширительный бак (поз.9);
- Шкаф подготовки жидкого топлива для подогревателей на жидком топливе (не показан).
Подогреватель комплектуется системой автоматизации (СА), которая предназначена для дистанционного розжига горелочных устройств, регулирования технологических параметров процесса нагрева нефти, выдачи рабочей и аварийной сигнализации, автоматической защиты подогревателя при отклонении от нормы контролируемых параметров.
Путевой подогреватель ПНПТ-1,6
Путевые подогреватели ПНПТ-1,6 могут работать на природном или попутном газе, на жидком топливе (сырая нефть, печное топливо и дизельное топливо).
Подогреватель ПНПТ-1,6 изделие полной заводской готовности в полном сборе (см. рисунок 3), состоящий из следующих основных сборочных единиц;
- Блок вентиляторного агрегата;
- Рама (сани) – основание;
- Корпус подогревателя;
- Змеевик;
- Топка;
- Дымовая труба;
- Шкаф подготовки топливного газа с газовой обвязкой;
- Горелочное устройство.
Подогреватель комплектуется системой автоматизации (СА), которая предназначена для дистанционного розжига горелочных устройств, регулирования технологических параметров процесса нагрева нефти, выдачи рабочей и аварийной сигнализации, автоматической защиты подогревателя при отклонении от нормы контролируемых параметров.
Скачайте опросный лист
Заполните опросный лист, отправьте его
на почту
sales@rogeng.ru и мы дадим точную оценку стоимости вашего проектаСкачать опросный лист
Назначение: Подогреватели путевые автоматизированные предназначены для нагрева нефти, нефтяных эмульсий, газа, пластовой воды, промежуточного теплоносителя, технологической и теплофикационной воды на комплексах промысловой подготовки и транспортировке и (или) первичной подготовки нефти.
Типы: Печи выпускаются одноконтурные и двухконтурные (с одним или двумя змеевиками) для нагрева нефтяной эмульсии и пресной воды. могут работать на природном или попутном газе, на жидком топливе (сырая нефть, печное топливо и дизельное топливо).
Выпускаются следующих типов:
АМЖГ — тип подогревателя, предназначенного для работы на природном или попутном газе и жидком топливе (сырая нефть, печное топливо и дизельное топливо),
А — при работе только на природном или попутном газе,
АЖ — при работе только на жидком топливе.
Состав оборудования: Подогреватели состоят из емкости, змеевиков (одного или двух), топки, горелочного устройства, дымовой трубы.
Подогреватели поставляются на рамеосновании в комплекте с блоком подготовки жидкого топлива (при необходимости), с блоком вентиляторного агрегата, с системой автоматизации.
Путевой подогреватель ПП-0,63А
Путевые подогреватели изготавливаются следующих типов: ПП-0,63А, ПП-0,63АЖ, ПП-0,63АМЖГ.
ПП-0,63А - тип подогревателя для работы на природном или попутном газе;
ПП-0,63АЖ - тип подогревателя для работы на жидком топливе (сырая нефть, печное топливо и дизельное топливо);
ПП-0,63МАЖ - тип подогревателя для работы на природном или попутном газе и жидком топливе (сырая нефть, печное топливо и дизельное топливо).
Печи ПП-0,63А изготавливаются одно- и двухконтурными (с одним или двумя змеевиками) для нагрева нефтяной эмульсии и пресной воды.
Подогреватель ПП-0,63А изделие полной заводской готовности в полном сборе (см. рисунок 1), состоящий из следующих основных сборочных единиц;
- Блок вентиляторного агрегата (поз.1);
- Рама (сани) – основание (поз.2);
- Корпус подогревателя (поз.3);
- Змеевик (поз.4);
- Топка (поз.5);
- Дымовая труба (поз.6);
- Шкаф подготовки топливного газа с газовой обвязкой (поз.7);
- Горелочное устройство (поз.8);
- Расширительный бак (поз.9);
- Шкаф подготовки жидкого топлива для подогревателей на жидком топливе (не показан).
Подогреватель комплектуется системой автоматизации (СА), которая предназначена для дистанционного розжига горелочных устройств, регулирования технологических параметров процесса нагрева нефти, выдачи рабочей и аварийной сигнализации, автоматической защиты подогревателя при отклонении от нормы контролируемых параметров.

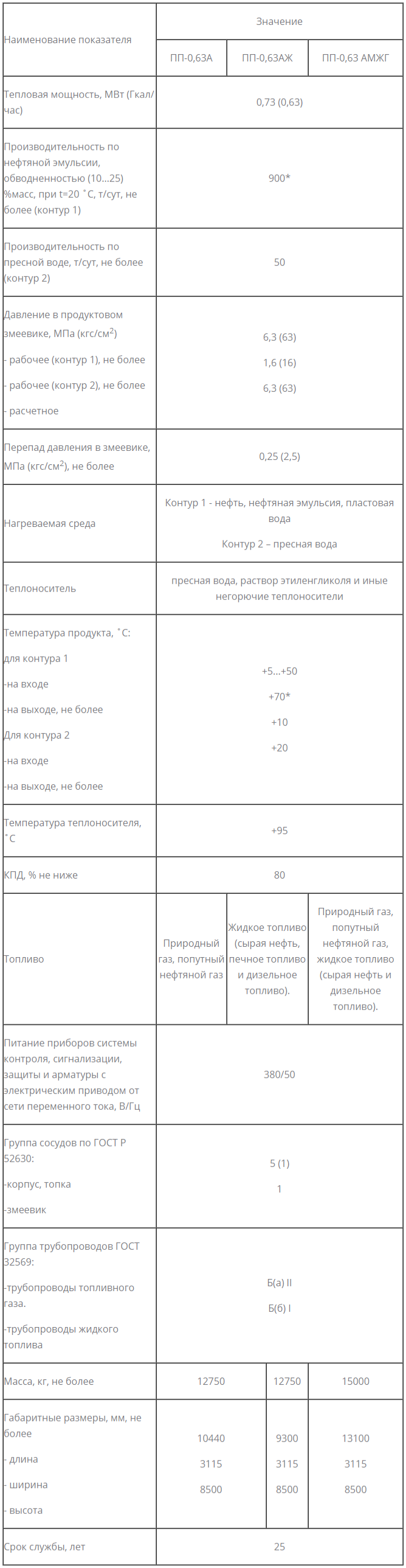

Таблица 1 – Основные параметры и размеры подогревателей ПП-0,63А (двухконтурные)
Наименование показателя
Значение
ПП-0,63А
ПП-0,63АЖ
ПП-0,63 АМЖГ
Тепловая мощность, МВт (Гкал/час)
0,73 (0,63)
Производительность по нефтяной эмульсии, обводненностью (10…25) %масс, при t=20 ˚C, т/сут, не более (контур 1)
900*
Производительность по пресной воде, т/сут, не более (контур 2)
50
Давление в продуктовом змеевике, МПа (кгс/см2)
- рабочее (контур 1), не более
- рабочее (контур 2), не более
- расчетное
6,3 (63)
1,6 (16)
6,3 (63)
Перепад давления в змеевике, МПа (кгс/см2), не более
0,25 (2,5)
Нагреваемая среда
Контур 1 - нефть, нефтяная эмульсия, пластовая вода
Контур 2 – пресная вода
Теплоноситель
пресная вода, раствор этиленгликоля и иные негорючие теплоносители
Температура продукта, ˚C:
для контура 1
-на входе
-на выходе, не более
Для контура 2
-на входе
-на выходе, не более
+5...+50
+70*
+10
+20
Температура теплоносителя, ˚C
+95
КПД, % не ниже
80
Топливо
Природный газ, попутный нефтяной газ
Жидкое топливо (сырая нефть, печное топливо и дизельное топливо).
Природный газ, попутный нефтяной газ, жидкое топливо (сырая нефть и дизельное топливо).
Питание приборов системы контроля, сигнализации, защиты и арматуры с электрическим приводом от сети переменного тока, В/Гц
380/50
Группа сосудов по ГОСТ Р 52630:
-корпус, топка
-змеевик
5 (1)
1
Группа трубопроводов ГОСТ 32569:
-трубопроводы топливного газа.
-трубопроводы жидкого топлива
Б(а) II
Б(б) I
Масса, кг, не более
12750
12750
15000
Габаритные размеры, мм, не более
- длина
- ширина
- высота
10440
3115
8500
9300
3115
8500
13100
3115
8500
Срок службы, лет
25
Путевой подогреватель ПНПТ-1,6
Путевые подогреватели ПНПТ-1,6 могут работать на природном или попутном газе, на жидком топливе (сырая нефть, печное топливо и дизельное топливо).
Подогреватель ПНПТ-1,6 изделие полной заводской готовности в полном сборе (см. рисунок 3), состоящий из следующих основных сборочных единиц;
- Блок вентиляторного агрегата;
- Рама (сани) – основание;
- Корпус подогревателя;
- Змеевик;
- Топка;
- Дымовая труба;
- Шкаф подготовки топливного газа с газовой обвязкой;
- Горелочное устройство.
Подогреватель комплектуется системой автоматизации (СА), которая предназначена для дистанционного розжига горелочных устройств, регулирования технологических параметров процесса нагрева нефти, выдачи рабочей и аварийной сигнализации, автоматической защиты подогревателя при отклонении от нормы контролируемых параметров.

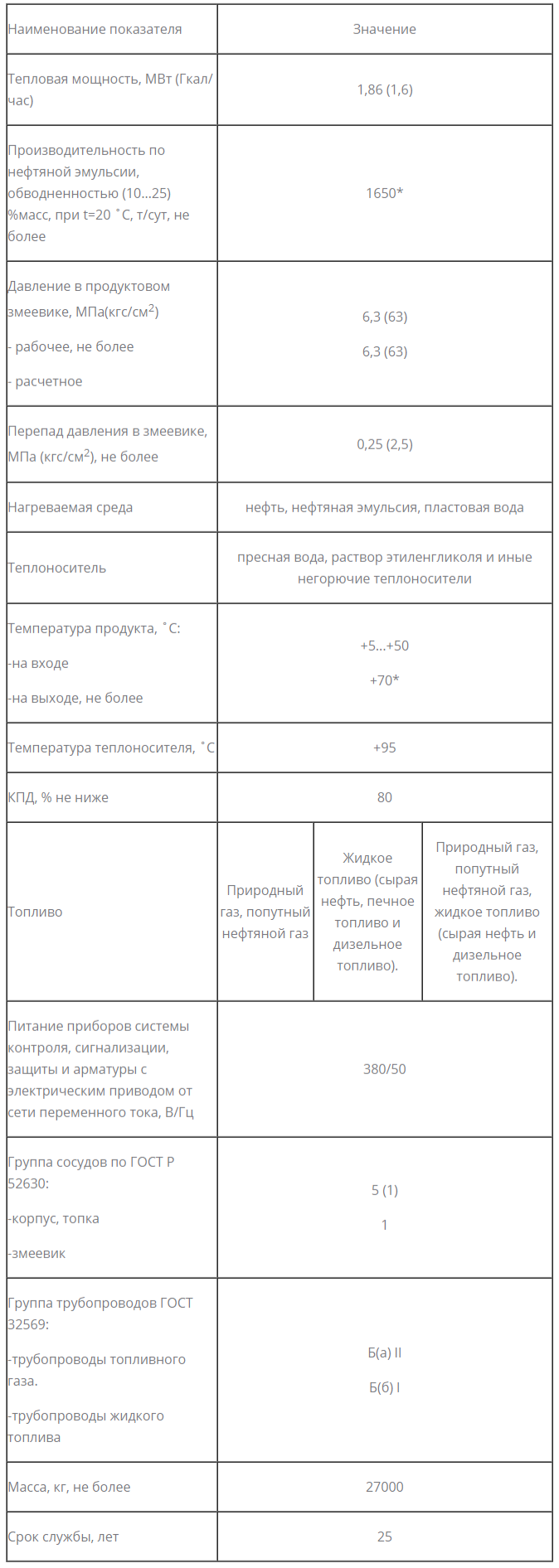

Таблица 2 – Основные параметры и размеры подогревателей ПНПТ-1,6
Наименование показателя
Значение
Тепловая мощность, МВт (Гкал/час)
1,86 (1,6)
Производительность по нефтяной эмульсии, обводненностью (10…25) %масс, при t=20 ˚C, т/сут, не более
1650*
Давление в продуктовом змеевике, МПа(кгс/см2)
- рабочее, не более
- расчетное
6,3 (63)
6,3 (63)
Перепад давления в змеевике, МПа (кгс/см2), не более
0,25 (2,5)
Нагреваемая среда
нефть, нефтяная эмульсия, пластовая вода
Теплоноситель
пресная вода, раствор этиленгликоля и иные негорючие теплоносители
Температура продукта, ˚C:
-на входе
-на выходе, не более
+5...+50
+70*
Температура теплоносителя, ˚C
+95
КПД, % не ниже
80
Топливо
Природный газ, попутный нефтяной газ
Жидкое топливо (сырая нефть, печное топливо и дизельное топливо).
Природный газ, попутный нефтяной газ, жидкое топливо (сырая нефть и дизельное топливо).
Питание приборов системы контроля, сигнализации, защиты и арматуры с электрическим приводом от сети переменного тока, В/Гц
380/50
Группа сосудов по ГОСТ Р 52630:
-корпус, топка
-змеевик
5 (1)
1
Группа трубопроводов ГОСТ 32569:
-трубопроводы топливного газа.
-трубопроводы жидкого топлива
Б(а) II
Б(б) I
Масса, кг, не более
27000
Срок службы, лет
25
3.Путевой подогреватель ПП-4В
Путевые подогреватели ПП-4В могут работать на природном или попутном газе, на жидком топливе (сырая нефть, печное топливо и дизельное топливо).
Подогреватель ПП-4В изделие полной заводской готовности в полном сборе , состоящий из следующих основных сборочных единиц;
- Блоки вентиляторных агрегатов;
- Рама (сани) – основание;
- Корпус подогревателя;
- Змеевик;
- Топки;
- Дымовые трубы;
- Шкаф подготовки топливного газа с газовой обвязкой;
- Горелочные устройства.
Электрооборудование и аппаратура управления являются:
- заводского изготовления;
- соответствующего климатического исполнения согласно ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Силовое электрооборудование, а также защитные мероприятия (заземление) соответствуют требованиям действующих нормативных документов Российской Федерации.
Автоматизация - комплекс комплектуется средствами измерений и системой контроля и регистрации технологических параметров, датчиками, кабельной контрольной и силовой обвязкой, кабельными эстакадами и лотками, клеммными коробками, маркировочными бирками на кабели, СИ, датчики и пр.
Система обеспечивает ведение технологического процесса в автоматическом режиме и соблюдение необходимых метрологических требований единства измерений и учетных операций. ЛСУ предусмотрена в шкафном климатозащищенном исполнении с источником бесперебойного питания и размещается на раме подогревателя.
Приборы и средства автоматизации обеспечивают:
- безопасность работы при эксплуатации по правилам и нормам, действующим в РФ;
- работоспособность в климатических условиях региона размещения.
Все датчики КИПиА имеют выходные сигналы типа 4-20мА, релейные выходы типа «сухой контакт».
